sistema di puntamento d'antenna per impieghi gravosi
GS-800II è un sistema di puntamento d'antenna per impieghi gravosi, progettato per le applicazioni di comunicazione spaziale più impegnative, che supporta antenne fino a 800 kg di peso. Pensato per l'installazione permanente all'esterno, GS-800II unisce alta capacità di carico, inseguimento preciso e alte velocità di puntamento, ed è quindi adatto anche a inseguire satelliti e veicoli spaziali veloci in orbita terrestre. L'architettura meccanica alt-azimutale, i sistemi di movimento ad alta coppia e gli encoder su entrambi gli assi garantiscono un puntamento accurato, un inseguimento affidabile e una stabilità operativa nel lungo periodo, anche in condizioni ambientali difficili. GS-800II è la soluzione ideale per antenne di grande apertura per stazioni di terra che richiedono alta precisione, robustezza e controllo remoto continuo.

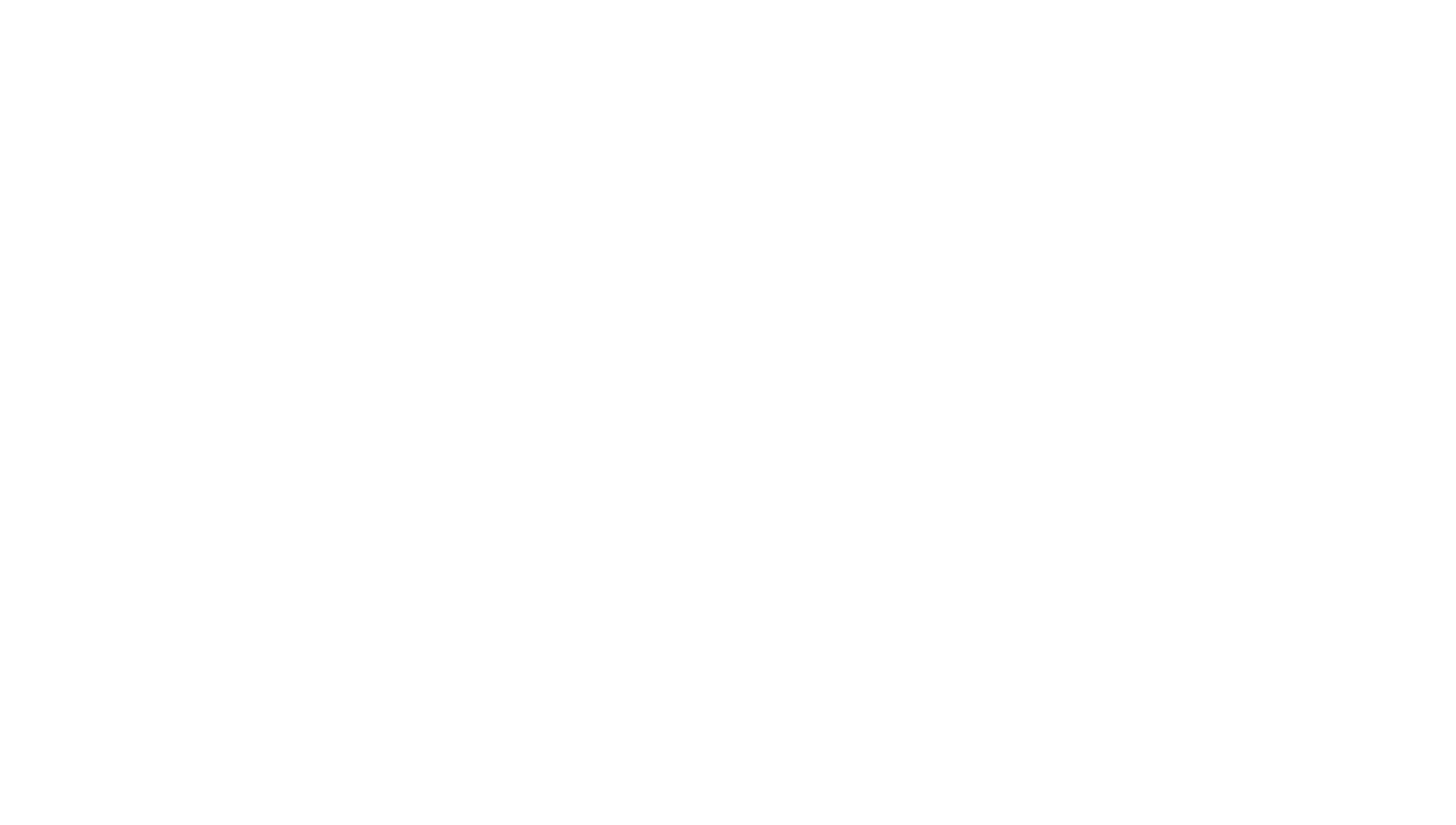

GS-800II ha una struttura meccanica di grandi dimensioni per impieghi gravosi, che riflette la sua capacità di sostenere carichi molto elevati e antenne di grande apertura. Le sue dimensioni sono il risultato di una progettazione concentrata su stabilità, rigidità e controllo preciso del movimento sotto forti sollecitazioni meccaniche. Offre la leva, la rigidità e i margini di sicurezza necessari per un inseguimento accurato, la trasmissione di coppie elevate e il funzionamento all'esterno nel lungo periodo con grandi antenne installate.
Può essere usato anche con il sensore del vento opzionale per INTREPID, che porta automaticamente l'antenna in posizione di sicurezza (rivolta allo zenit) quando il vento supera i limiti di sicurezza impostati. In questa condizione l'antenna si sposta nella posizione che offre la minima resistenza al vento, garantendo un funzionamento sicuro e proteggendo il sistema da sollecitazioni meccaniche eccessive.
Sistema di puntamento d'antenna GS-800II per impieghi gravosi: specifiche
| Tipo: | sistema di puntamento d'antenna alt-azimutale |
| Capacità di carico: | 800 kg |
| Per esterni: | sì |
| Movimento in azimut: | 0-360° |
| Movimento in elevazione: | 0-90° |
| Velocità massima in azimut: | 15°/s |
| Accelerazione massima in azimut: | 25°/s² |
| Coppia massima in azimut: | 13320 Nm |
| Escursione massima in azimut: | 360±90° |
| Velocità massima in elevazione: | 12°/s |
| Accelerazione massima in elevazione: | 25°/s² |
| Coppia massima in elevazione: | 26610 Nm |
| Elevazione minima di inseguimento: | 0° |
| Coppia di tenuta del freno: | ~30000 Nm |
| Risoluzione di lettura degli encoder: | 0,00002° |
| Altitudine operativa: | 3000 m max, sopra 1000 m declassamento dell'1% ogni 100 m |
| Temperatura operativa: | da -25°C a +55°C (opzionale estesa da -40°C a +55°C) |
| Velocità massima del vento operativa (con antenna da 5 metri di diametro): | 22 m/s |
| Velocità del vento di sopravvivenza (con antenna da 5 metri in posizione di sicurezza): | 55 m/s |
| Peso: | 1700 kg |
| Tensione di alimentazione: | 3~ 400/230 VAC ±10%, 50 Hz (3P+N+PE), TN-S |
| Interruttore di arresto di emergenza | |
