SISTEMA D'ANTENNA PER STAZIONE DI TERRA DA 5,0 m PER BANDE S/X/Ku/Ka
INTREPID 500-20 è un sistema d'antenna per stazione di terra da 5,0 m di nuova generazione, progettato per operazioni spaziali ad alta precisione. Unisce una parabola piena a fuoco primario che lavora fino a 20 GHz a un sistema di puntamento alt-azimutale professionale, potenziato da tecnologie proprietarie come FusionTCU, SpaceSyncAlign e SystemHealthSTS, che permettono un controllo avanzato, un allineamento semplificato e un monitoraggio continuo del sistema. Con l'inseguimento automatico basato su TLE o NORAD ID, un pianificatore avanzato e API RESTful sicure per l'integrazione con software di terze parti, INTREPID 500-20 è una soluzione pronta all'uso e scalabile per le comunicazioni satellitari e le applicazioni nello spazio profondo, con compatibilità opzionale con il software di controllo Radio2Space.
Dettagli del prodotto
INTREPID 500-20 è composto da una parabola piena ad alta precisione da 5,0 m, progettata per lavorare a frequenze fino a 20 GHz, e dal sistema di puntamento d'antenna GS-800II con tecnologia FusionTCU. Il sistema offre velocità di puntamento fino a 19°/s, alta precisione di puntamento e controllo remoto, con il ribaltamento dell'asse di elevazione che elimina l'effetto keyhole durante i passaggi allo zenit. INTREPID 500-20 è progettato per lavorare con front end e back end RF di terze parti, con piena flessibilità di integrazione. In alternativa può essere fornito con l'illuminatore (feed) coassiale opzionale dual-band S/X, che supporta polarizzazione lineare e circolare sinistrorsa e destrorsa (LP, LHC e RHC).
Caratteristiche principali
- Parabola piena a fuoco primario da 5 metri di diametro, per frequenze fino a 20 GHz.
- GS-800II, sistema di puntamento d'antenna alt-azimutale per esterni, con capacità di carico di 800 kg, controllato da remoto con un normale cavo di rete.
- Alta velocità di puntamento dell'antenna, fino a 19°/s, sistema di sicurezza integrato con pulsante di arresto di emergenza (segnalazione luminosa e acustica opzionale).
- Ribaltamento dell'asse di elevazione, nessun effetto keyhole.
- Precisione di puntamento 0,05° con encoder assoluti su entrambi gli assi.
- Tecnologia FusionTCU con N-ACU Next-gen Antenna Control Unit integrata nella MCU Motor Control Unit, per operazioni autonome e maggiore sicurezza.
- Tecnologia SpaceSyncAlign per allineare facilmente l'antenna sul posto.
- Tecnologia SystemHealthSTS per monitorare di continuo lo stato dei componenti del sistema di puntamento, come motori, encoder, dati ambientali interni, ventole, tensione e altri.
- Inseguimento automatico basato su TLE (offline) o NORAD ID (online).
- Pianificatore avanzato (compatibile con SNAP Command Line) per programmare puntamento e inseguimento automatici di un oggetto, con report.
- Riscaldamento automatico degli ingranaggi interni.
- Ingranaggi sigillati e sensore di umidità.
- Colonna C800-HEAVY ad alta capacità di carico per basamento in cemento.
- Sensore del vento per INTREPID, che porta l'antenna in posizione di sicurezza quando il vento raggiunge il limite operativo.
- Intervallo di temperatura di livello industriale: antenna e sistema di puntamento INTREPID 500-20 lavorano in ambienti da -25°C a +55°C.
- Documentazione API per sviluppatori disponibile, per l'integrazione in software di controllo di terze parti.
- Comandi API RESTful protetti da crittografia con autenticazione basata su certificato.
- Compatibile con il software di controllo Radio2Space opzionale.
- Parabola piena a fuoco primario da 5 metri di diametro, per frequenze fino a 20 GHz
- Ribaltamento dell'asse di elevazione, nessun effetto keyhole
- Sistema di puntamento d'antenna GS-800II ad alta velocità (fino a 19°/s) con capacità di carico di 800 kg
- Colonna C800-HEAVY ad alta capacità di carico per basamento in cemento
Il sistema d'antenna per stazione di terra INTREPID 500-20 da 5,0 m è progettato per eliminare l'effetto keyhole quando insegue oggetti che passano allo zenit. Oltre alle velocità molto alte sugli assi, il sistema completa una rotazione completa in azimut da 0 a 360° in soli 24 secondi, e passa da 0° a 180° in elevazione (ribaltamento completo dell'elevazione) in soli 15 secondi. Il ribaltamento dell'elevazione permette a INTREPID 500-20 di inseguire senza interruzioni i satelliti che passano esattamente allo zenit. Questo garantisce collegamenti continui e rende INTREPID 500-20 una soluzione solida ed efficace per le applicazioni di comunicazione spaziale più impegnative.

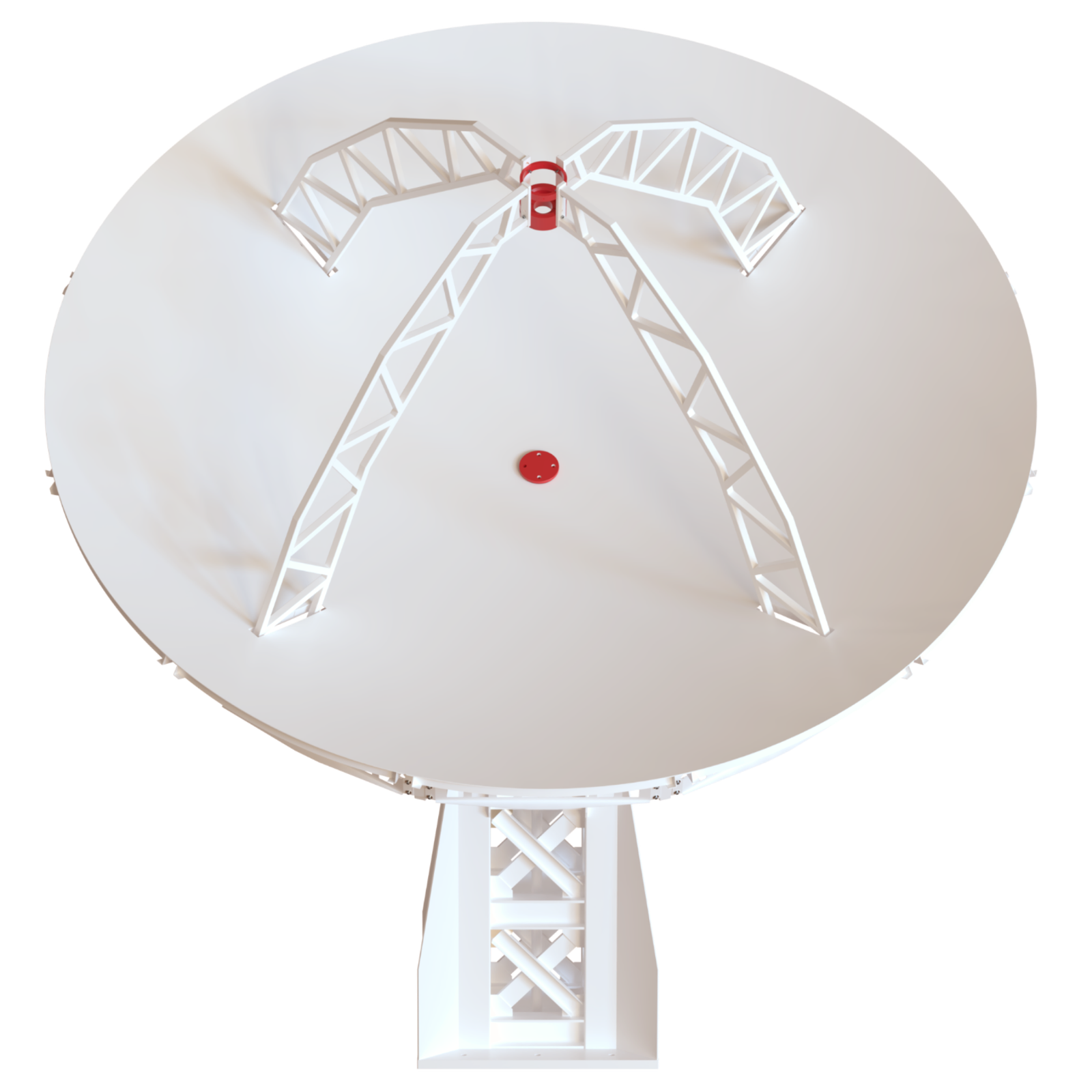

Parabola piena a fuoco primario da 5 metri per frequenze fino a 20 GHz

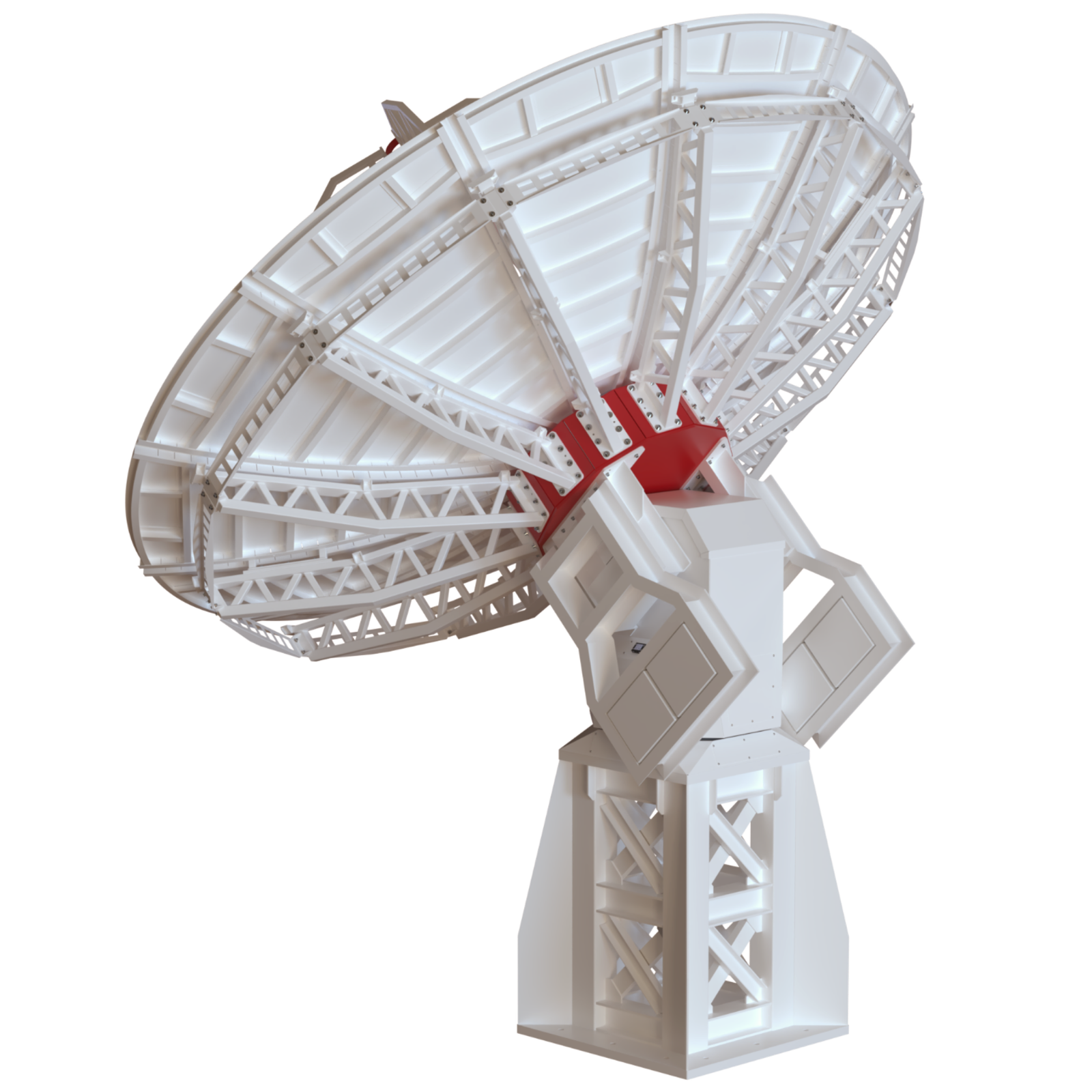

Il sistema d'antenna per stazione di terra INTREPID 500-20 da 5,0 m ha una parabola piena a fuoco primario da 5 metri di diametro, progettata per lavorare a frequenze fino a 20 GHz. È quindi una soluzione ideale per le comunicazioni spaziali in banda S, X, Ku e Ka. Una struttura di supporto posteriore rinforzata garantisce la rigidità dell'intera parabola una volta montata, ne impedisce le deformazioni e preserva la precisione di puntamento. Questa struttura aiuta anche a mantenere nel tempo il profilo parabolico ottimale. Per semplificare la logistica, la parabola viene spedita in 12 pannelli separati, e può quindi essere trasportata e installata in tutto il mondo. Per le applicazioni che richiedono frequenze più alte, il sistema d'antenna INTREPID può essere fornito con pannelli opzionali ad alta precisione.

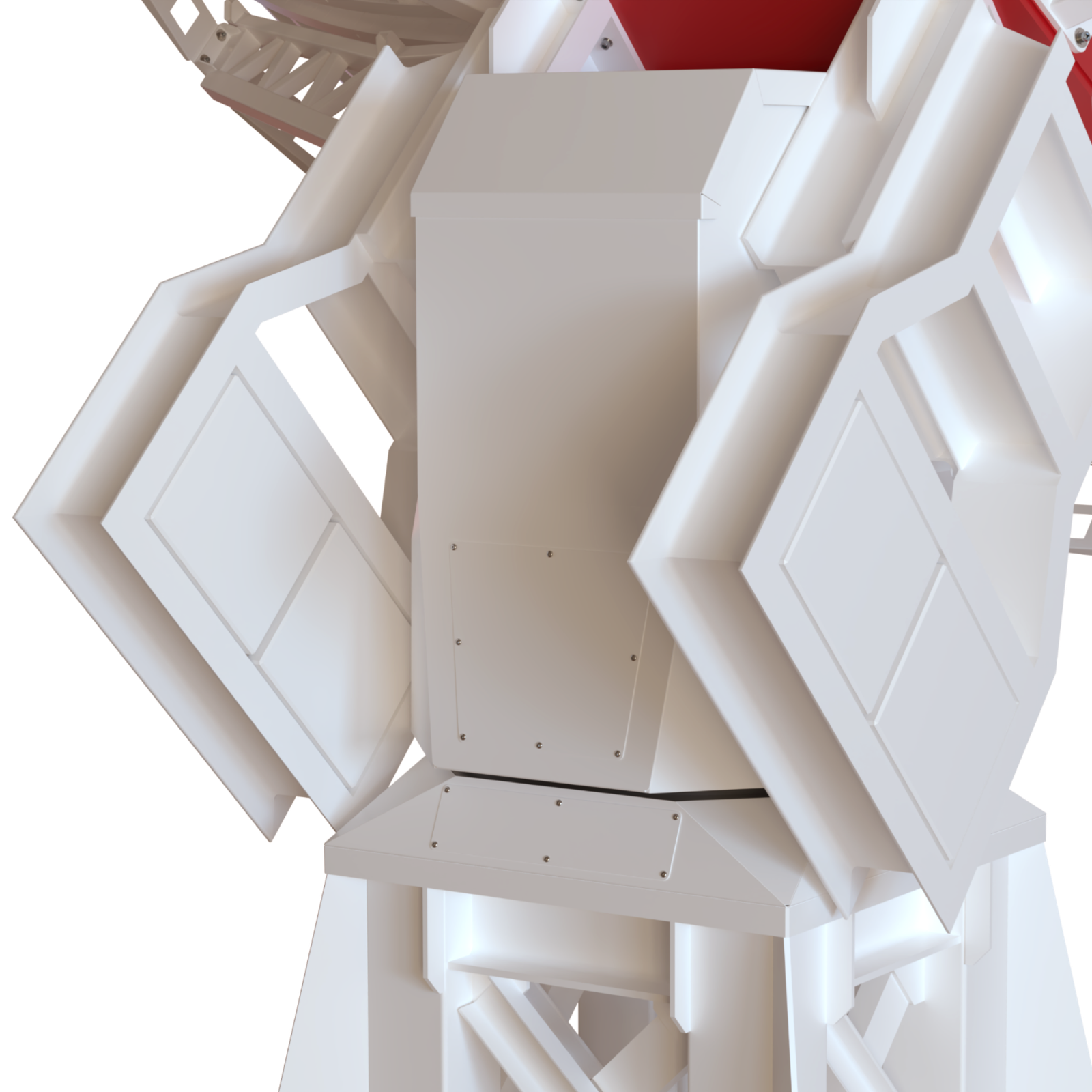

GS-800II: sistema di puntamento d'antenna con FusionTCU
Il sistema d'antenna per stazione di terra INTREPID 500-20 è dotato del sistema di puntamento d'antenna professionale GS-800II, progettato per muovere con alta velocità e precisione grandi parabole piene da 5 metri di diametro. Con velocità di puntamento fino a 19°/s, permette di inseguire in modo affidabile anche i satelliti veloci in orbita bassa. GS-800II è potenziato da un insieme di tecnologie intelligenti che lo distinguono chiaramente dai sistemi di puntamento tradizionali. La tecnologia FusionTCU, con la N-ACU Next-generation Antenna Control Unit integrata direttamente nella Motor Control Unit, permette operazioni autonome, funzioni di sicurezza avanzate e il coordinamento di tutti i sottosistemi dell'antenna. La tecnologia SpaceSyncAlign semplifica l'allineamento dell'antenna sul posto, mentre SystemHealthSTS monitora di continuo motori, encoder, parametri ambientali ed elettrici, per massimizzare affidabilità e disponibilità operativa. GS-800II supporta l'inseguimento automatico basato su TLE (offline) o NORAD ID (online), un pianificatore avanzato per le operazioni automatiche e comandi API RESTful sicuri per l'integrazione con software di controllo missione e di segmento di terra di terze parti, e trasforma l'antenna in una risorsa della stazione di terra intelligente e completamente gestibile.

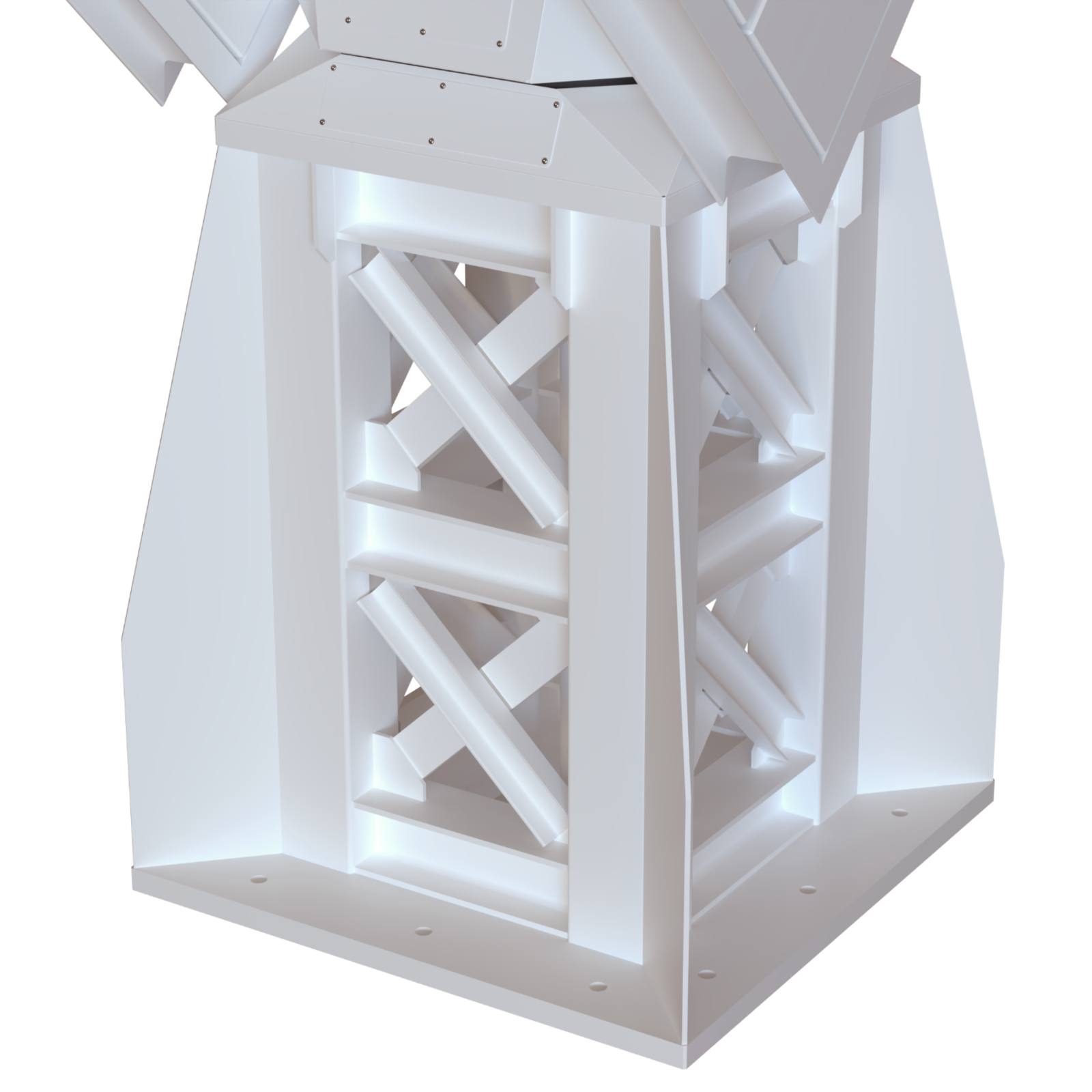

C800-HEAVY: colonna ad alta capacità di carico
Con i suoi 5 metri di diametro, l'antenna può generare carichi importanti sul terreno. Insieme al peso del sistema di puntamento GS-800II, serve un ancoraggio molto stabile e robusto. La colonna C800-HEAVY è progettata per questi requisiti, e garantisce un'installazione permanente e duratura sul campo del sistema d'antenna per stazione di terra INTREPID 500-20. Sia INTREPID 500-20 sia la colonna C800-HEAVY vanno installati su una fondazione in cemento armato e fissati con tirafondi ad alta resistenza. Forniamo un progetto di riferimento della fondazione in cemento per il sistema d'antenna. Questo esempio deve essere adattato e verificato dal cliente in base alle condizioni del terreno e alle caratteristiche del sito di installazione.

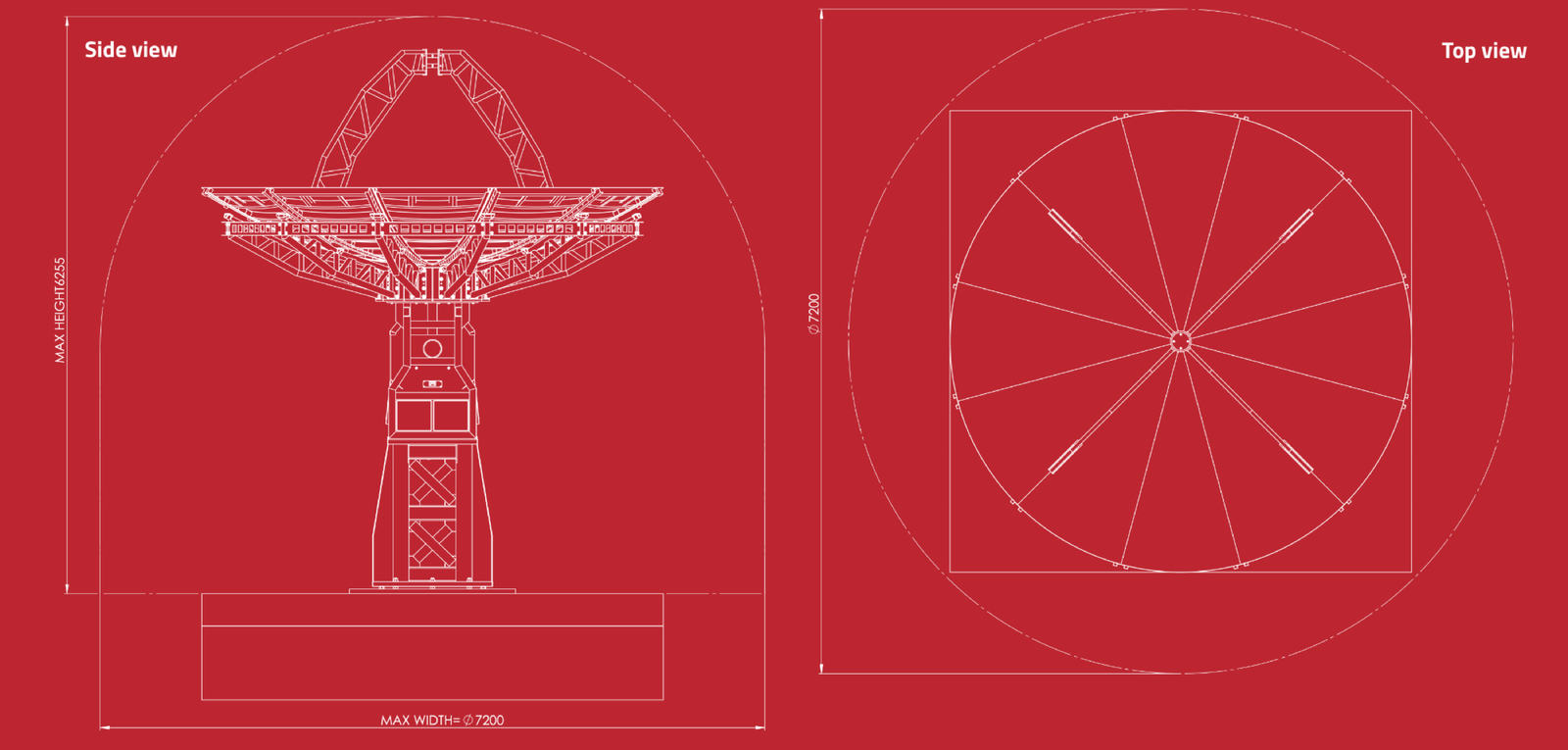

Sistema d'antenna per stazione di terra INTREPID 500-20 da 5,0 m per bande S/X/Ku/Ka: specifiche
| Diametro antenna (m): | 5,0 |
| Tipo di antenna: | Fuoco primario |
| Illuminatore: | non incluso |
| Guadagno antenna (banda S): | 39 dBi |
| Guadagno antenna (banda X): | 50,5 dBi |
| Frequenza di lavoro: | fino a 20 GHz |
| Velocità massima in azimut: | 15°/s |
| Accelerazione massima in azimut: | 25°/s² |
| Coppia massima in azimut: | 13320 Nm |
| Escursione massima in azimut: | 360±90° |
| Velocità massima in elevazione: | 12°/s |
| Accelerazione massima in elevazione: | 25°/s² |
| Coppia massima in elevazione: | 26610 Nm |
| Elevazione minima di inseguimento: | 0° |
| Coppia di tenuta del freno: | ~30000 Nm |
| Risoluzione di lettura degli encoder: | 0,00002° |
| Altitudine operativa: | 3000 m max, sopra 1000 m declassamento dell'1% ogni 100 m |
| Temperatura operativa: | da -25°C a +55°C (opzionale estesa da -40°C a +55°C) |
| Velocità massima del vento operativa: | 22 m/s |
| Velocità del vento di sopravvivenza (posizione di sicurezza): | 55 m/s |
| Carico massimo di ghiaccio: | 4 mm (sistema antighiaccio opzionale disponibile) |
| Peso: | 5120 kg |
| Tensione di alimentazione: | 3~ 400/230 VAC ±10%, 50 Hz (3P+N+PE), TN-S |
| Interruttore di arresto di emergenza | |

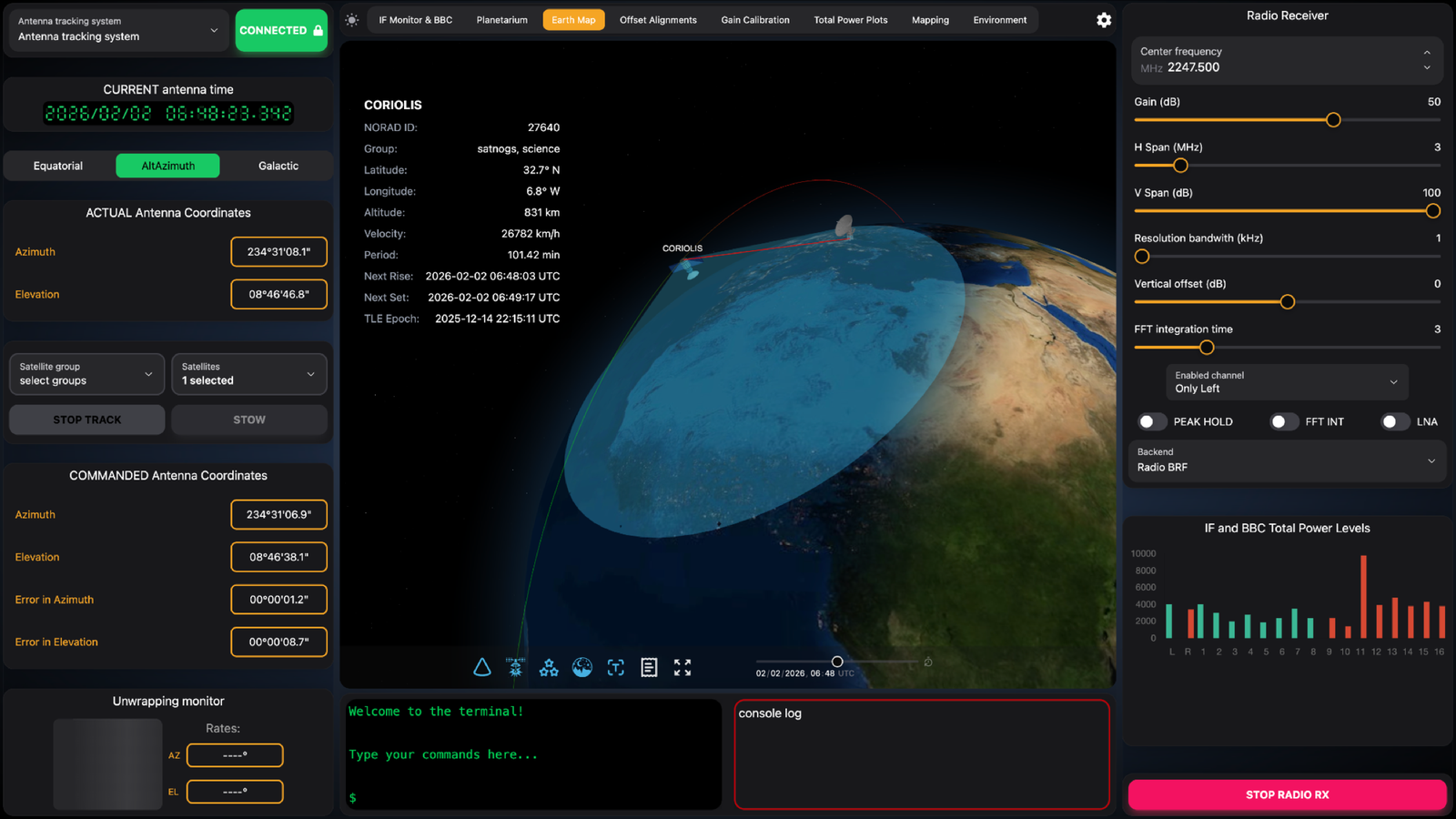

INTREPID 500-20: facile da controllare e integrare con la piattaforma di controllo missione Radio2Space
Il sistema d'antenna per stazione di terra INTREPID 500-20 da 5,0 m è integrato in modo nativo con la piattaforma di controllo missione Radio2Space, che abbiamo progettato per offrirti un modo semplice di creare o ampliare il tuo segmento di terra. INTREPID 500-20 è infatti disponibile con le API Radio2Space, che permettono agli sviluppatori di integrare facilmente il funzionamento delle stazioni di terra INTREPID nelle proprie reti di antenne o nei propri software di controllo missione. Può essere usato anche con Radio2Space Cloud opzionale, per gestire da remoto una o più stazioni di terra INTREPID.
Sistema d'antenna per stazione di terra INTREPID 500-20 da 5,0 m per bande S/X/Ku/Ka: preparazione del sito

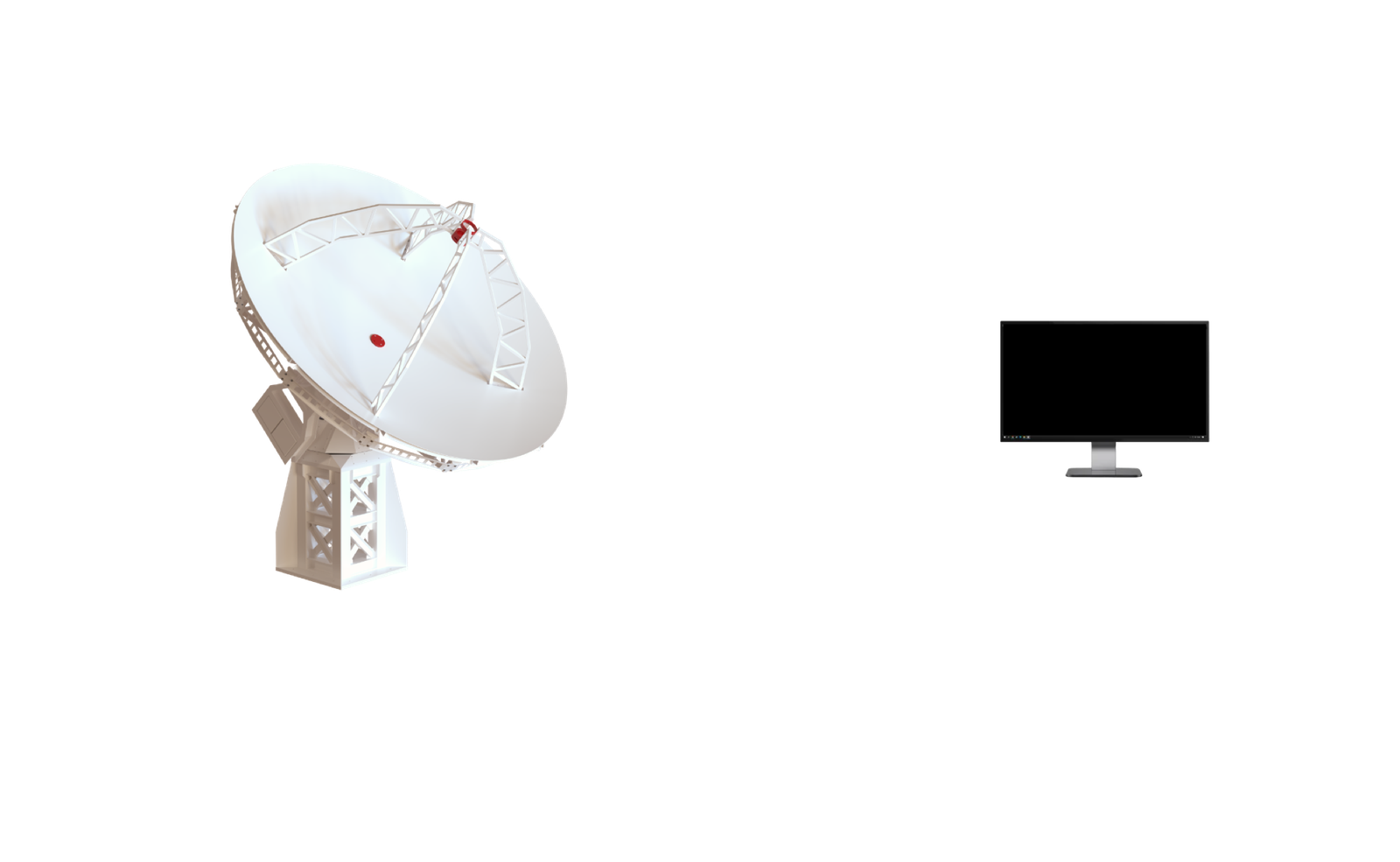

Il sistema d'antenna per stazione di terra INTREPID 500-20 è progettato per essere installato su un basamento in cemento, con un cavidotto interrato che collega l'antenna alla sala di controllo o all'armadio rack da esterno, da predisporre a cura del cliente prima dell'installazione. L'immagine qui sotto mostra i cavi e i collegamenti necessari tra l'unità esterna dell'antenna e la sala di controllo o l'armadio rack da esterno. Alimentazione e impianto di messa a terra sono necessari e devono essere forniti dal cliente.
Sistema d'antenna per stazione di terra INTREPID 500-20 da 5,0 m per bande S/X/Ku/Ka: accessori opzionali
- Kit Mount-over-Fiber per INTREPID: permette di controllare da remoto il sistema di puntamento da distanze molto grandi, sostituendo il cavo di rete con una fibra ottica dedicata lunga fino a 2 km.
- Sistema di raffreddamento interno: consigliato in climi molto caldi, se la temperatura interna della testa del sistema di puntamento supera +55°C (si può installare solo al momento dell'ordine, non è possibile aggiungerlo dopo).
- Encoder assoluti e kit di manutenzione.
- Illuminatore coassiale dual-band S/X per polarizzazione L, LHC e RHC.
- Pannelli ad alta precisione, per frequenze fino a 20 GHz.

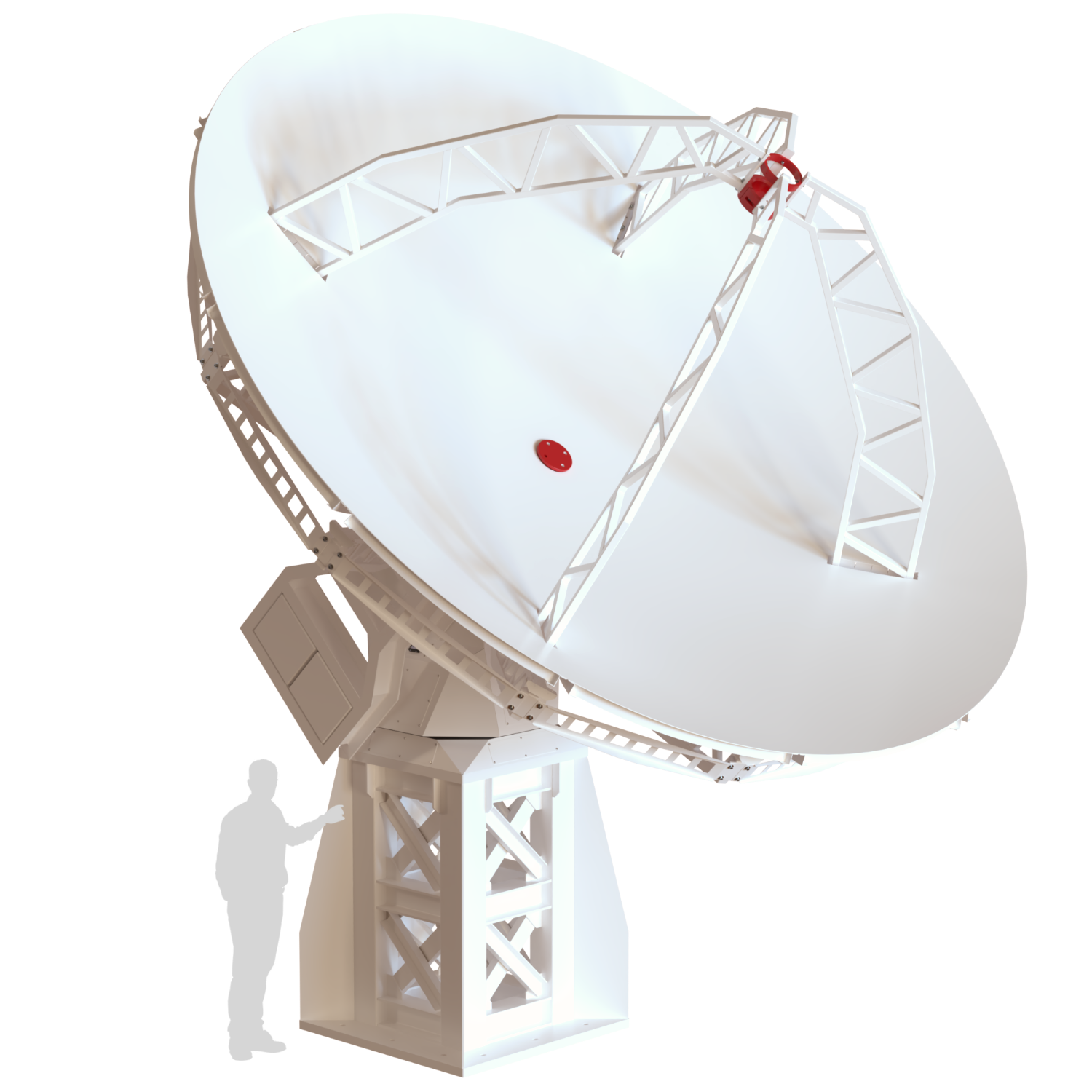

INTREPID 500-20, sistema d'antenna per stazione di terra da 5,0 m per bande S/X/Ku/Ka, con l'illuminatore coassiale dual-band S/X opzionale
Sistema d'antenna per stazione di terra INTREPID: molto più di un'antenna
Il sistema d'antenna per stazione di terra INTREPID è il risultato di molti anni di ricerca del team di ingegneria di PrimaLuceLab, che progetta, sviluppa, assembla e collauda internamente tutti i nostri sistemi d'antenna. Per questo INTREPID offre prestazioni che le antenne standard, non progettate per le comunicazioni spaziali, non possono raggiungere: inseguimento e puntamento più precisi, sensibilità più alta, migliore qualità ingegneristica e un grande design italiano!
Poiché realizziamo i sistemi d'antenna INTREPID nella nostra fabbrica in Italia, hai un rapporto diretto con chi produce davvero il sistema d'antenna. Il nostro servizio pre-vendita ti aiuta in tutto quello che ti serve prima dell'ordine. Il nostro supporto post-vendita ti fornisce gli aggiornamenti hardware e software che sviluppiamo appositamente per i nostri sistemi d'antenna. Il nostro team interno di tecnici specializzati può anche installare INTREPID nella tua sede, in tutto il mondo!
