Come funziona una stazione di terra per le comunicazioni spaziali?

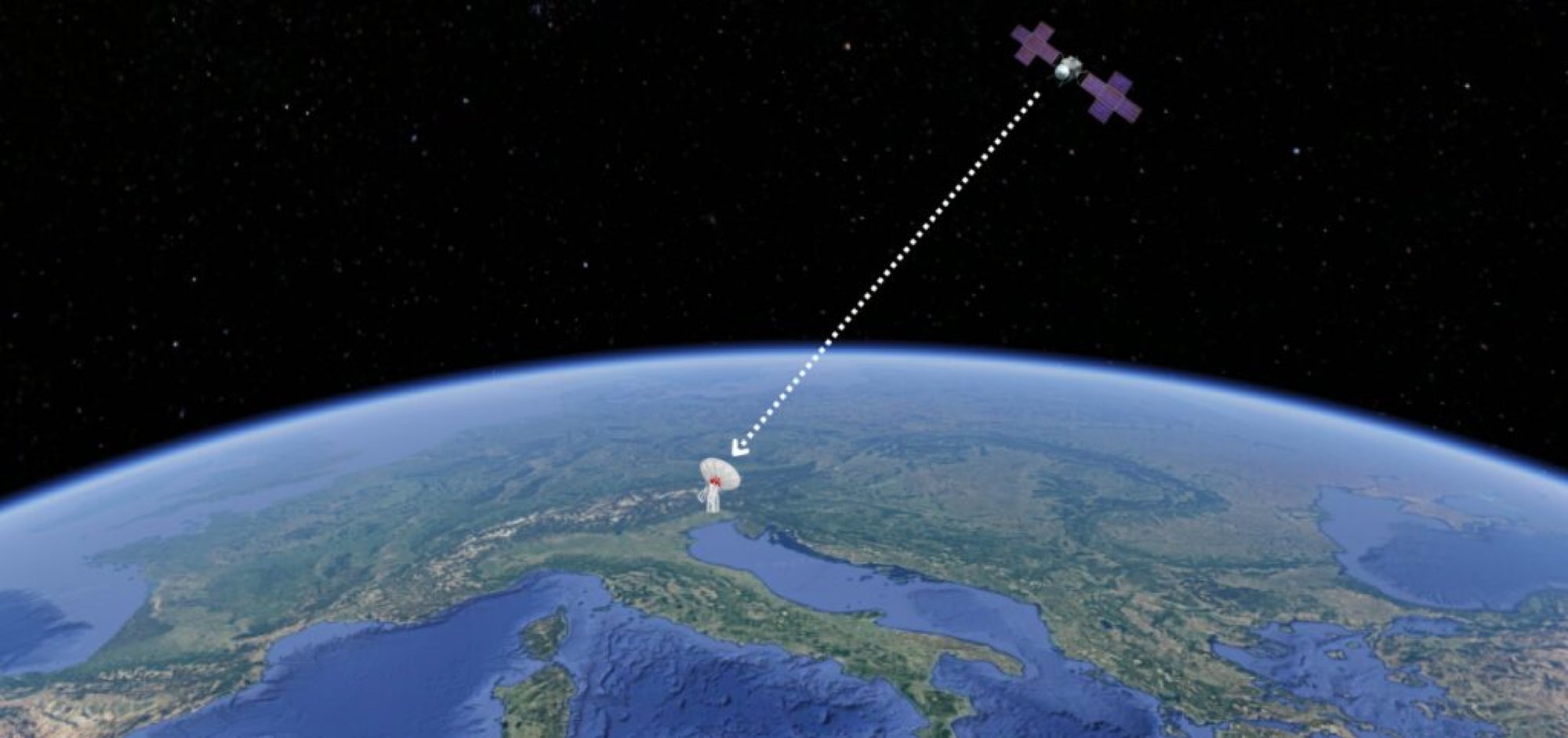

Una stazione di terra per le comunicazioni spaziali è una parte fondamentale del segmento di terra: è l'infrastruttura a terra che mantiene il collegamento con i satelliti in orbita o con le missioni nello spazio profondo. Facendo da centro di comunicazione tra la Terra e i veicoli spaziali, una stazione di terra permette al controllo missione di inviare comandi, seguire la posizione del satellite e ricevere preziosi dati scientifici e operativi. Senza stazioni di terra, satelliti e sonde non potrebbero funzionare efficacemente né inviare informazioni a Terra.
Funzioni principali di una stazione di terra per le comunicazioni spaziali
1. Supporto al veicolo spaziale e al payload
- Mantenere collegamenti RF continui.
- Seguire il veicolo spaziale per determinarne posizione, velocità e parametri orbitali.
- Elaborare e gestire i dati ricevuti.
- Comandare e controllare sia la piattaforma del veicolo spaziale sia gli strumenti del payload.
2. Interfaccia con gli utenti
- Fornire agli utenti i dati richiesti (telemetria, immagini, risultati scientifici).
- Ricevere richieste o comandi degli utenti per la missione.
Per farlo, il segmento di terra è composto da:
- Stazioni di terra: acquisiscono i dati dai veicoli spaziali, elaborano i segnali e inoltrano le informazioni ai centri di controllo e agli utenti finali.
- Centri di controllo: prendono le decisioni sulla missione, gestiscono le interfacce con gli utenti e il coordinamento con il segmento spaziale.
Componenti di base di un sistema di comunicazione radio
Alla base, ogni stazione di terra per le comunicazioni spaziali è costruita attorno a un sistema radio che comprende:
- Trasmettitore: genera energia a radiofrequenza (RF), la modula con dati o comandi e la invia all'antenna.
- Antenna: converte i segnali elettrici in onde elettromagnetiche per la trasmissione, e viceversa per la ricezione. Le antenne delle stazioni di terra sono di solito paraboliche, capaci di un puntamento preciso.
- Ricevitore: capta i segnali in arrivo dallo spazio, li amplifica, li riconverte in forma elettrica ed estrae le informazioni trasmesse.
- Modem (modulatore-demodulatore): codifica le informazioni digitali per la trasmissione (modulazione) e le decodifica in ricezione (demodulazione). Questo passaggio è essenziale per gestire telemetria e comandi digitali.

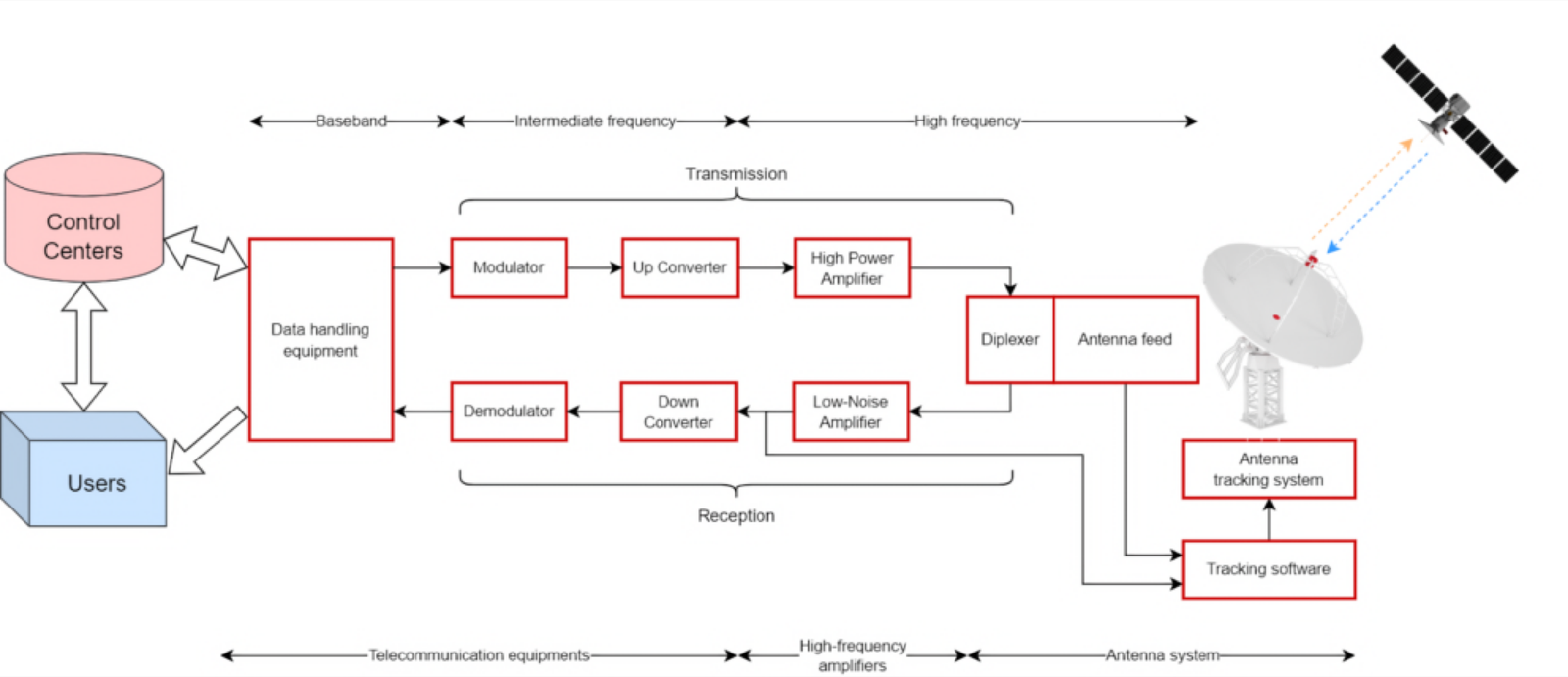

Come una stazione di terra elabora i segnali
La comunicazione con i satelliti richiede di gestire più frequenze e segnali contemporaneamente, soprattutto con i satelliti geostazionari. Per questo le stazioni di terra usano sistemi ridondanti, tra cui:
- Convertitori in salita e in discesa (up-converter e down-converter): traslano le frequenze dei segnali per semplificarne amplificazione ed elaborazione.
- Modulatori e demodulatori: gestiscono la complessità di più flussi di dati e garantiscono un recupero affidabile del segnale.
- Amplificatori ad alta potenza (HPA): amplificano i segnali in uscita prima che vengano trasmessi dall'antenna.
- Diplexer e combinatori: permettono di trasmettere e ricevere contemporaneamente sulla stessa antenna senza interferenze.
Seguire i satelliti con una stazione di terra per le comunicazioni spaziali
Uno dei compiti più importanti di una stazione di terra per le comunicazioni spaziali è il puntamento accurato dell'antenna. Mentre i satelliti attraversano il cielo, l'antenna deve regolare di continuo azimut ed elevazione. Questo si ottiene con un sistema di controllo ad anello chiuso, che comprende:
- Sensori che misurano l'orientamento dell'antenna.
- Un'unità di controllo che confronta l'orientamento attuale con la posizione desiderata.
- Motori e attuatori che regolano l'antenna per mantenere un puntamento preciso.
Per calcolare dove si troverà il satellite in ogni momento, le stazioni di terra usano propagatori orbitali: modelli matematici che, a partire dai dati orbitali, prevedono le finestre di visibilità del satellite.
Two Line Elements (TLE)
Le stazioni di terra usano comunemente i Two Line Elements (TLE), un formato standard che descrive le orbite dei satelliti. I TLE vengono aggiornati ogni giorno per tenere conto delle perturbazioni, come l'attrito atmosferico o le influenze gravitazionali.
- Riga 1: contiene l'identificativo del satellite, l'epoca (tempo di riferimento), l'inclinazione, l'ascensione retta e l'eccentricità.
- Riga 2: comprende l'argomento del perigeo, l'anomalia media, il moto medio e il numero di rivoluzioni.
Con questi parametri orbitali il software prevede quando un satellite sorgerà sopra l'orizzonte e calcola gli angoli di puntamento necessari per l'antenna della stazione di terra.
Stazioni di terra INTREPID per le comunicazioni spaziali
Se cerchi una stazione di terra per comunicazioni spaziali a radiofrequenza, prendi in considerazione i nostri sistemi d'antenna per stazioni di terra INTREPID. Queste stazioni di terra comprendono un sistema di puntamento d'antenna progettato appositamente per inseguire automaticamente i satelliti a partire dai TLE. Scopri tutti i modelli disponibili dei nostri sistemi d'antenna per stazioni di terra INTREPID cliccando qui. Offriamo servizi completi, tra cui progettazione, spedizione, installazione e formazione. Dall'ideazione alla formazione sul posto, siamo al tuo fianco in ogni fase della tua missione.
